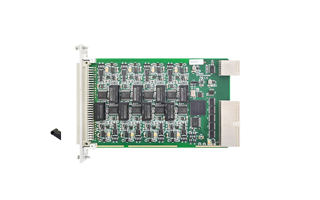

PXI576X系列-隔離高壓采集卡（電流/電壓）
產品簡介：8通道，250 kS/s，300Vrms通道間隔離的模擬輸入模塊；可為高壓測量提供集成式數據采集和信號調理，同步采樣和同步功能，適用于可擴展測量系統
產品附件：
- 產品詳情
- 相關產品
選擇隔離采集卡的優勢：
電氣隔離使可能會暴露在危險電壓下的傳感器信號與測量系統的低壓背板相分離。隔離提供了許多優勢，其中包括：
1. 保護昂貴設備、用戶生命以及數據免遭瞬態電壓威脅
2. 改善抗干擾度
3. 去除接地回路現象
4. 提高共模電壓抑制能力
AI模擬量輸入 | 分辨率 | 16位（Bit） |
最大采集速率 | PXI5760：250 kS/s PXI5761：500 kS/s PXI5762：1 MS/s PXI5763：2 MS/s | |
通道數量 | 8通道（DIFF） | |
采樣范圍 | ±10V、±5V、±2V、±1V | |
采樣模式 | 同步采樣 | |
數據傳輸 | USB Stream傳輸，編程 I/O | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
觸發模式 | 開始觸發、參考觸發、暫停觸發 | |
校準方式 | 軟件自校準 | |
通道間隔離電壓 | 300Vrms | |
PFI輸入 | 通道個數 | 2路或1路 |
電氣標準 | TTL兼容 | |
配置方式 | 程控狀態 | |
采樣方式 | 僅支持軟件（按需）單點采樣 | |
| 端子板 | 客戶可選型 | 普通電壓款搭配端子板 TB5760：±10V 高壓款搭配端子板 TB5760-B：±300V 電流款搭配端子板 TB5760-C：±20mA |
